b2 ELECTRONICS · TESTE DE ÓLEO ISOLANTE

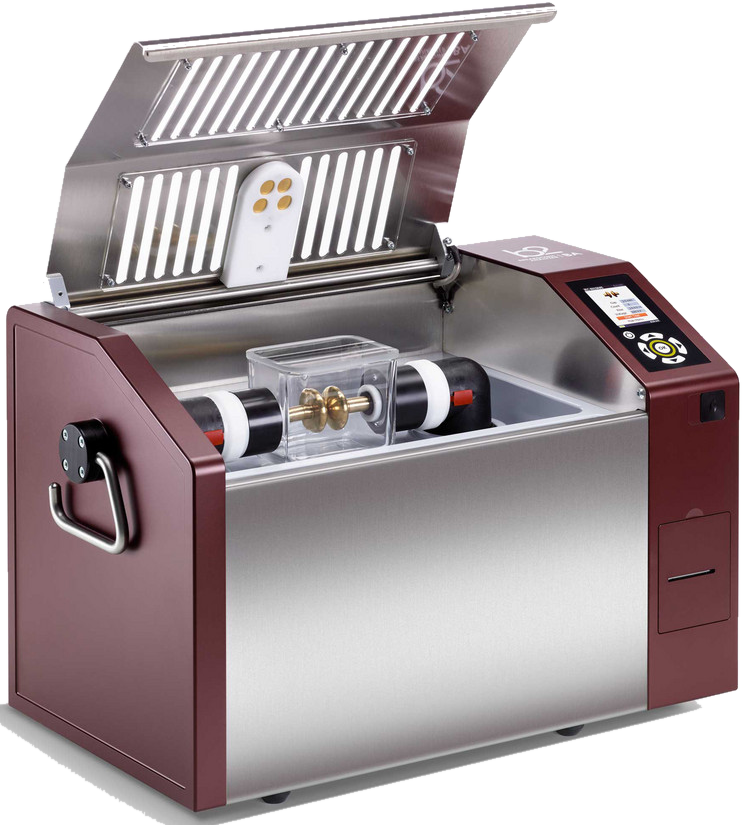

Testadores de Rigidez Dielétrica de Óleo Isolante
Breakdown Analyzers (BA) ultraleves e totalmente automáticos, para laboratório e campo. Até 100 kV (senoidal), switch-off ultrarrápido e sequências de ensaio conforme as normas internacionais.
- Até 100 kVrms (senoidal): ensaio de ruptura totalmente automático
- Switch-off < 5 µs: resultados confiáveis e reprodutíveis em óleos modernos
- Bateria + impressora integradas: relatório na hora, em campo, sem rede elétrica
Conforme IEC 60156:2018, ASTM D1816-12 e ASTM D877M-13
Por que os testadores BA
A engenharia que torna os testadores de óleo da b2 os mais leves e compactos da sua classe.
1
Switch-off ultrarrápido
Tempo de corte < 5 µs — essencial para resultados confiáveis e reprodutíveis em óleos minerais, sintéticos, de silicone e ésteres modernos.2
Automático por norma
Sequências pré-definidas que cumprem as normas internacionais e nacionais de ensaio de óleo, garantindo resultados comparáveis.3
Robusto e blindado
Carcaça metálica com blindagem RFI/EMC e construção robusta para uso em ambientes severos, em campo ou laboratório.Modelos
até 100 kV · forma de onda senoidalAplicações
Ensaio de rigidez dielétrica de óleo isolante em diferentes fluidos e ambientes.
Óleo mineral
Ensaio de ruptura em óleo isolante mineral de transformadores.Ésteres e naturais
Fluidos isolantes à base de éster e óleos naturais.Sintético e silicone
Óleos sintéticos e fluidos de silicone.Laboratório
Ensaios de rotina com relatórios padronizados.Campo / subestação

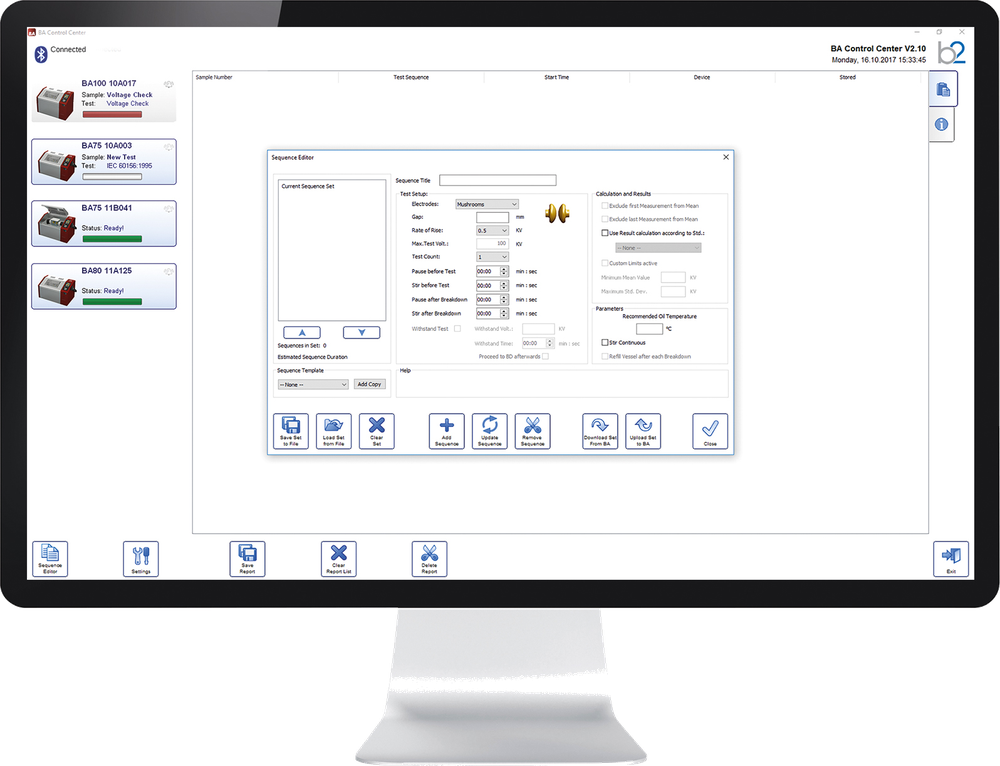

Ensaios in loco, com bateria integrada, sem rede.Software BA ControlCenter
Avaliação rápida e precisa da condição do óleo isolante: gerencia vários equipamentos BA, com banco de dados e relatórios personalizáveis.- Gerencia até 5 equipamentos BA simultaneamente, além de uma sequência manual
- Sequências pré-definidas e automáticas, conforme as normas de óleo
- Banco de dados robusto — busca e comparação com medições anteriores
- Relatórios personalizáveis — exportação em PDF, XML e TXT com um clique
- Conexão por Bluetooth ou USB; impressão pelo equipamento ou pelo PC
Características da linha
| Tensão de saída | Até 100 kVrms (forma de onda senoidal) |
| Tempo de switch-off | < 5 µs |
| Normas atendidas | IEC 60156:2018 · ASTM D1816-12 · ASTM D877M-13 A/B, entre outras |
| Fluidos | Mineral, éster, natural, sintético e silicone |
| Alimentação | Rede elétrica ou bateria integrada |
| Relatórios | Impressora integrada + software BA ControlCenter |
| Vasos de ensaio | Espaçamento de eletrodos travável |
| Peso | 22 a 32 kg (com bateria) |
