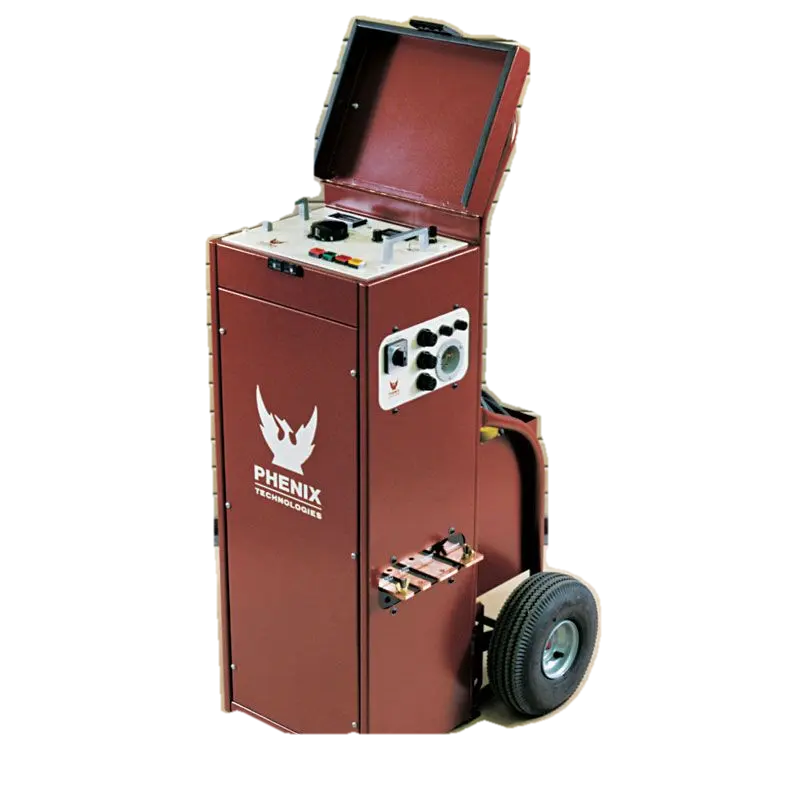

Fonte de Alta Corrente Linha HC
Fontes de alta corrente Phenix da linha HC — de 12.000 a 75.000 A — para ensaio de disjuntores de baixa tensão, caixa moldada e blindados, relés de proteção e injeção primária.
- 1.000 a 75.000 A — 8 modelos, portátil e estacionário.
- Saída continuamente variável — em toda a faixa de ensaio.
- Conexões série/paralelo — flexibilidade de tensão e corrente.
- Controle e medição digitais — current-hold, jog e relatórios.
Confiabilidade comprovada em alta corrente
A Phenix Technologies é uma fabricante tradicional e confiável de equipamentos de alta tensão, alta corrente e alta potência, com mais de 45 anos de experiência. Cada equipamento é projetado para robustez, repetibilidade e anos de uso em campo ou laboratório.
Aplicações
Injeção primária de corrente em disjuntores e dispositivos de proteção.
Disjuntores BT
Caixa moldada e blindados.
Relés
Relés de proteção.
Coordenação
Curvas tempo-corrente.
Campo
Subestações.
Laboratório
Bancada de alta corrente.
Modelos e especificações
Duas linhas: portátil (1.000–5.000 A) para campo e estacionária (1.200–7.500 A contínuos) para laboratório e fábrica.
Linha portátil — HC-1 a HC-5
| Modelo | HC-1 | HC-2 | HC-3 | HC-5 |
|---|---|---|---|---|
| Corrente nominal | 1.000 A | 2.000 A | 3.000 A | 5.000 A |
| Tensão / corrente (faixa principal) | 0–6 V / 120 A · 0–24 V / 25 A | 0–7 V / 250 A · 0–14 V / 125 A | 0–7,5 V / 400 A · 0–15 V / 200 A | 0–10 V / 500 A · 0–15 V / 333 A |
| Sobrecarga 3 s @ 500 % | 5.000 A | 10.000 A | 15.000 A | 25.000 A |
| Contínuo @ 100 % | 1.000 A | 2.000 A | 3.000 A | 5.000 A |
| Entrada (60 Hz) | 120 V / 20 A ou 230 V / 10 A | 120 V / 20 A ou 230 V / 12 A | 230 V / 25 A | 230 V / 50 A |
| Peso | 29 kg | 44 kg | 99 kg | 122 kg |
| Mobilidade | Maleta portátil | Maleta portátil | Carrinho com rodas | Carrinho com rodas |
| Aplicações típicas | Disjuntores caixa moldada (MCCB), relés térmicos/magnéticos/eletrônicos de sobrecarga de motor, dispositivos de proteção contra falta à terra. | |||
Linha estacionária — HC-12C a HC-75C
| Modelo | HC12C | HC20C | HC40C | HC75C |
|---|---|---|---|---|
| Nº de taps | 3 | 4 | 6 | 8 |
| Tensão de saída (60 Hz, par./série) | 7,5 / 15 V | 10 / 20 V | 12 / 24 V | 16 / 32 V |
| Corrente contínua (par./série) | 1.200 / 600 A | 2.000 / 1.000 A | 4.000 / 2.000 A | 7.500 / 3.750 A |
| 30 min ON / 30 OFF | 1.700 / 850 A | 3.000 / 1.500 A | 6.000 / 3.000 A | 10.000 / 5.000 A |
| 1 min ON / 10 OFF | 2.500 / 1.250 A | 4.500 / 2.250 A | 9.000 / 4.500 A | 15.000 / 7.500 A |
| 1 s ON / 2 min OFF | 12.000 / 6.000 A | 20.000 / 10.000 A | 40.000 / 20.000 A | 75.000 / 37.500 A |
| Alimentação | 240 V/60 A ou 480 V/30 A | 240 V/150 A ou 480 V/75 A | 240 V/320 A ou 480 V/160 A | 480 V/400 A |
| Peso total aprox. | 211 kg | 249 kg | 512 kg | 590 kg |
Fonte: Folhetos técnicos Phenix nº 30209 (linha estacionária) e nº 30403 (linha portátil). 50/60 Hz a especificar. A linha HC também inclui a versão DC HC30DC (saída máx. 30.000 A DC, 380–480 V) — especificações sob consulta.
