Teste Ressonante AC de Frequência Variável

Sistemas ressonantes AC da Phenix para ensaio dielétrico de cargas predominantemente capacitivas — GIS, cabos e grandes capacitâncias — com potência de entrada reduzida e baixa descarga parcial.

Para cargas capacitivas — GIS, cabos de potência, capacitores, enrolamentos.
Potência de entrada reduzida — o sistema ressoa com a carga, exigindo uma fração da potência de saída.
Baixa descarga parcial — adequado a ensaios sensíveis a descargas parciais.
Configurado por projeto — tensão, corrente e faixa de sintonia conforme a aplicação.

Solicitar orçamento 📄 Folheto técnico 💬 WhatsApp

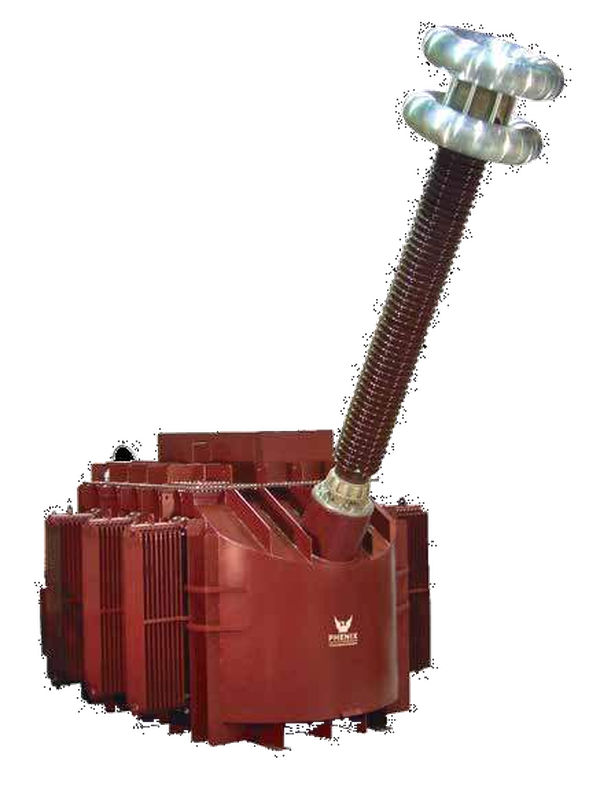

Teste Ressonante AC de Frequência Variável

TRADIÇÃO E CONFIABILIDADE

Confiabilidade comprovada em alta tensão

A Phenix Technologies é uma fabricante tradicional e confiável de equipamentos de alta tensão, alta corrente e alta potência, com mais de 45 anos de experiência. Cada equipamento é projetado para robustez, repetibilidade e anos de uso em campo ou laboratório.

Como funciona o teste ressonante

O circuito ressonante reduz drasticamente a potência de entrada necessária para ensaiar grandes capacitâncias.

Ressonância série/paralelo

Conexão configurável

Reator e carga formam um circuito ressonante na frequência de ensaio, série ou paralelo conforme a capacitância.

Frequência / sintonia

Ajuste à carga

A sintonia é ajustada à capacitância do objeto sob ensaio, permitindo ensaiar grandes capacitâncias.

Baixa potência de entrada

Eficiência

A potência de entrada é uma fração da potência de saída, viabilizando ensaios de alta tensão em campo e fábrica.

Onde o teste ressonante AC atua

Aplicações típicas em cargas de baixa perda e alta capacitância.

⚡

GIS

Switchgear isolado a gás.

🔌

Cabos de potência

Ensaio AC de cabos isolados.

⚛️

Capacitores

Cargas capacitivas de baixa perda.

⚙️

Enrolamentos

Geradores e máquinas.

🧪

Ensaio a seco

Isoladores e buchas.

Capacidades do sistema

Configuração de frequência variável (20–300 Hz) da linha ressonante Phenix, otimizada para ensaio de GIS, cabos de potência e cargas capacitivas — combina baixa potência de entrada, fault energy reduzida e altíssima rejeição de ruído (essencial para PD).

Capacidades técnicas

Faixa de tensão	15 kV a > 2.000 kV (50 ou 60 Hz no modo nominal)
Faixa de frequência (modo variável)	20 a 300 Hz
Configurações de ressonância	Série · paralelo
Construções do reator	Dead Tank · cilindro isolado
Aplicações principais	Comissionamento e ensaio de GIS · cabos extrudados e oleodinâmicos · enrolamentos de geradores · motores · isoladores · cargas predominantemente capacitivas
Modos de uso	Stand-alone (fábrica) · transportável skid-mount ou truck-mount (campo)
Componentes	Reator HV + regulador (excitador) + caixa de controle (versão de campo robusta)
Opções	Descargas parciais (PD) com baixíssimo ruído de fundo · tan δ · operação outdoor adversa

Vantagens em ensaio de GIS

Potência de entrada	Entrada = saída ÷ Q · em GIS Q é tipicamente > 100 a plena carga → consumo de rede uma fração da potência de teste
Energia de falta	Corrente de falta = corrente nominal ÷ Q · drasticamente menor que fonte de transformador (≈ 10× nominal)
Pureza de onda	THD < 1% em sintonia adequada · circuito atua como passa-faixa estreito
Rejeição de ruído	Baixa capacitância série bloqueia ruído de rede — fundamental para medição de PD em GIS
Logística	Volume e peso muito menores que solução com transformador equivalente · skid/caminhão p/ comissionamento de campo

Exemplo de configuração real

Série — 3 módulos	900 kV / 1.800 kVA / 60 Hz
Série — 2 módulos	600 kV / 1.200 kVA
Paralelo — 3 módulos	300 kV / 1.800 kVA / 6 A
Descarga parcial (sistema, exemplo)	≤ 2 pC
Fator Q em GIS (exemplo)	≥ 30 (a plena carga, frequentemente bem maior)
Sintonia / tensão / corrente	Por projeto (sob consulta)

Fonte: Folheto técnico Phenix nº 80201 (AC Resonant Test Systems). Valores de configuração são exemplos; cada sistema é dimensionado sob consulta.
